STM32 时钟系统（Clock System）

STM32F103 系列 | 时钟树 / RCC寄存器 / 标准库函数

1. 时钟体系概述

1.1 STM32为什么需要复杂的时钟系统

STM32 的时钟不是"单一时钟"，而是一个复杂的时钟树（Clock Tree）。

为什么需要这么复杂？因为不同模块对时钟的需求不同：

CPU 要跑主频
定时器 要计时
串口要波特率
ADC 要采样时钟
RTC 要低速稳定时钟
USB 要固定频率时钟

所以 STM32 必须设计一整套：时钟源 → 倍频 → 分频 → 分配 → 开关控制，这就是 RCC 的核心职责。

核心认知：STM32 不是"一个时钟"，而是"一棵时钟树"。

1.2 时钟源分类（HSI/HSE/LSI/LSE）

STM32 常见有两大类时钟源：

高速时钟（HSx）

时钟	全称	类型	频率	特点
HSI	High Speed Internal	内部 RC 振荡器	8 MHz	上电即用，不需外部硬件
HSE	High Speed External	外部晶振	4~25 MHz	精度高，需外部晶振

低速时钟（LSx）

时钟	全称	类型	频率	特点
LSI	Low Speed Internal	内部 RC 振荡器	约 40 kHz	给 RTC、独立看门狗供时钟
LSE	Low Speed External	外部晶振	32.768 kHz	精度高，适合 RTC

1.3 内部时钟与外部时钟对比

内部时钟（HSI/LSI）

优点：

不需要外部晶振
上电即可使用
成本低，设计简单

缺点：

精度一般不如外部晶振（受温度影响有漂移）

外部时钟（HSE/LSE）

优点：

精度高
稳定性好
适合 USB、RTC、通信等精度要求较高的场景

缺点：

需要额外硬件
电路更复杂一点

2. STM32时钟树详解

2.1 时钟树图解

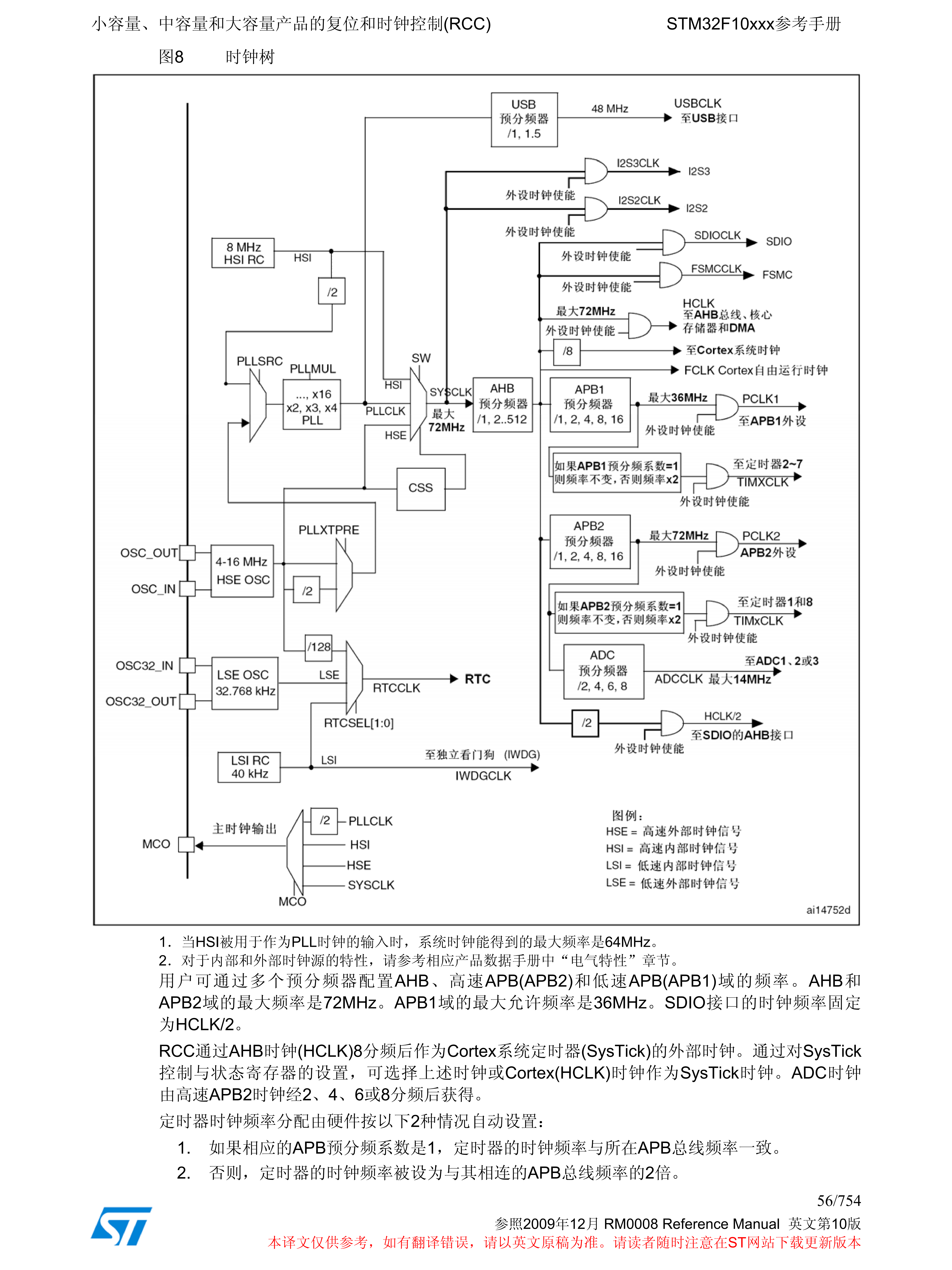

STM32时钟示意图

时钟树展示了 STM32 内部各时钟信号的产生和分配路径。最常用的配置路径是：

HSE (8MHz) → PLL × 9 → SYSCLK (72MHz) → HCLK → PCLK1/PCLK2

2.2 关键时钟节点（SYSCLK/HCLK/PCLK）

学习 STM32 时钟时，最重要的是搞清楚几个"关键节点"：

SYSCLK（系统时钟）

整个系统最核心的时钟输入

它通常来自：

HSI（内部高速时钟，8MHz）
HSE（外部高速时钟）
PLL 输出

开发里最常见的是：HSE → PLL → SYSCLK = 72MHz

HCLK（AHB 总线时钟）

CPU / 总线相关的重要工作时钟

连接：

Cortex-M3 内核
DMA
内存（Flash/SRAM）

PCLK1 / PCLK2（APB 外设时钟）

STM32 把外设分到不同总线上：

总线	时钟	最大频率	常见外设
APB1	PCLK1	36 MHz	USART2/3/4/5、SPI2/3、I2C1/2、TIM2/3/4/5
APB2	PCLK2	72 MHz	USART1、SPI1、GPIOA~E、ADC1/2/3、TIM1

新手最常踩的坑：外设"不工作"，本质上是没开时钟！几乎所有外设初始化的第一步都是 RCC->APB2ENR |= xxx。

特殊时钟

时钟	用途
RTCCLK	RTC 实时时钟
IWDGCLK	独立看门狗时钟
ADCCLK	ADC 采样时钟
USBCLK	USB 时钟（48MHz，需 PLL 输出）

2.3 PLL锁相环（倍频器）

PLL（Phase Locked Loop）= 把低频时钟"放大"成高频

例如：8MHz × 9 = 72MHz

为什么需要 PLL？

外部晶振或内部时钟源频率往往有限，不能直接满足 MCU 高速运行需求。所以一般流程是：

时钟源 → PLL 倍频 → 系统主时钟

STM32 PLL 配置

PLL 输入源可以是 HSI/2 或 HSE（可分频），倍频系数从 ×2 到 ×16 可选。

最常用配置：HSE 8MHz → PLL × 9 → 72MHz

2.4 SysTick与MCO

SysTick

SysTick 是 Cortex-M 内核自带的一个系统定时器，非常重要：

毫秒延时
系统节拍
RTOS 心跳
周期性任务调度

可以把它理解成单片机内部的"系统时钟节拍器"。

MCO（Microcontroller Clock Output）

MCO 可以把某些时钟输出到引脚上，用于：

调试时钟是否正确
用示波器测量频率

3. RCC寄存器详解

3.1 RCC寄存器映射（基地址0x40021000）

RCC（Reset and Clock Control）负责：

Reset（复位）
Clock（时钟）

几乎所有外设开发的第一步，都是先通过 RCC 开时钟。

RCC 基地址：0x4002 1000

地址计算公式：绝对地址 = 基地址 + 偏移地址

寄存器	偏移	绝对地址	功能	重要性
RCC_CR	0x00	0x40021000	时钟控制寄存器（HSE/HSI/PLL使能及就绪标志）	重要
RCC_CFGR	0x04	0x40021004	时钟配置寄存器（系统时钟源切换、预分频配置）	重要
RCC_CIR	0x08	0x40021008	时钟中断寄存器	一般
RCC_APB2RSTR	0x0C	0x4002100C	APB2 外设复位寄存器	常用
RCC_APB1RSTR	0x10	0x40021010	APB1 外设复位寄存器	常用
RCC_AHBENR	0x14	0x40021014	AHB 外设时钟使能（DMA, SDIO, CRC等）	重要
RCC_APB2ENR	0x18	0x40021018	APB2 外设时钟使能（GPIO, ADC, TIM1等）	重要
RCC_APB1ENR	0x1C	0x4002101C	APB1 外设时钟使能（TIMx, USARTx, I2C等）	重要
RCC_BDCR	0x20	0x40021020	备份域控制寄存器（RTC, LSE）	一般
RCC_CSR	0x24	0x40021024	控制/状态寄存器（LSI, 复位标志）	一般

3.2 RCC_CR（时钟控制寄存器）

作用：控制 HSI / HSE / PLL 的开关，判断它们是否稳定。

关键位：

位	名称	功能
bit0	HSION	HSI 时钟使能
bit1	HSIRDY	HSI 时钟就绪标志
bit16	HSEON	HSE 时钟使能
bit17	HSERDY	HSE 时钟就绪标志
bit24	PLLON	PLL 使能
bit25	PLLRDY	PLL 就绪标志

3.3 RCC_CFGR（时钟配置寄存器）

作用：选择系统时钟来源、配置 PLL、设置 AHB/APB 分频。

关键字段：

字段	位	功能
SW[1:0]	bit[1:0]	系统时钟源选择（HSI/HSE/PLL）
SWS[1:0]	bit[3:2]	系统时钟源状态（硬件反映实际使用哪个）
HPRE[3:0]	bit[7:4]	AHB 预分频（HCLK）
PPRE1[2:0]	bit[10:8]	APB1 预分频（PCLK1）
PPRE2[2:0]	bit[13:11]	APB2 预分频（PCLK2）
PLLSRC	bit16	PLL 输入源选择
PLLMUL[3:0]	bit18:21	PLL 倍频系数

3.4 RCC_APB2ENR / RCC_APB1ENR（外设时钟使能）

开发中最常写的一类寄存器 = 给外设开时钟

常用位：

// 开启 GPIOA 时钟
RCC->APB2ENR |= (1 << 2);    // bit2 = 1

// 开启 USART1 时钟
RCC->APB2ENR |= (1 << 14);   // bit14 = 1

// 开启 TIM1 时钟
RCC->APB2ENR |= (1 << 11);   // bit11 = 1

// 开启 TIM2 时钟（APB1）
RCC->APB1ENR |= (1 << 0);    // bit0 = 1

// 开启 USART2 时钟（APB1）
RCC->APB1ENR |= (1 << 17);   // bit17 = 1

本质：给某个外设"通电上班"。不做这一步，后面配置寄存器通常都不会生效。

3.5 寄存器位操作（掩码/位带）

寄存器位一般有三种类型：

状态位

反映当前硬件状态，一般"读"为主
例如：HSERDY（时钟是否稳定）

开关位

控制模块开/关，一般写 0/1
例如：HSEON（时钟使能）

设置值位

用来配置参数，通常不止 1 位
例如：分频系数、PLL 倍频数

掩码操作三法则

// ① 置位（set）：把某些位强制设为 1
REG |= MASK;

// ② 清零（reset）：把某些位强制设为 0
REG &= ~MASK;

// ③ 先清后写（read-modify-write）：修改某个字段为特定值
REG = (REG & ~FIELD_MASK) | (VALUE << FIELD_POS);

4. 标准库函数解析

4.1 RCC_DeInit() - 复位RCC

功能：将 RCC 所有相关寄存器恢复到复位（上电）默认状态。

使用场景：重新初始化时钟系统之前的"清场"操作。

void RCC_DeInit(void)
{
    /* 步骤1：开启 HSI（内部 8MHz RC 振荡器） */
    RCC->CR |= (uint32_t)0x00000001;   // HSION = 1

    /* 步骤2：CFGR 清零（系统时钟切回 HSI，所有分频器归默认） */
    RCC->CFGR = (uint32_t)0x00000000;

    /* 步骤3：关闭 HSEON、CSSON、PLLON */
    RCC->CR &= (uint32_t)0xFEF6FFFF;

    /* 步骤4：清除 PLLSRC / PLLXTPRE / PLLMUL */
    RCC->CFGR &= (uint32_t)0xFF80FFFF;

    /* 步骤5：关闭 HSE 旁路 */
    RCC->CR &= (uint32_t)0xFFFBFFFF;

    /* 步骤6：清除所有时钟中断 */
    RCC->CIR = 0x009F0000;
}

执行后状态：

项目	状态
系统时钟源	HSI（8 MHz）
AHB/APB 分频	不分频（×1）
HSE	关闭
PLL	关闭
CSS	关闭

4.2 RCC_HSEConfig() - 配置HSE

功能：配置外部高速时钟（HSE）的工作模式。

参数取值：

宏定义	值	含义
`RCC_HSE_OFF`	0x00000000	关闭 HSE
`RCC_HSE_ON`	0x00010000	开启 HSE（使用外部晶振）
`RCC_HSE_Bypass`	0x00040000	旁路模式（使用外部时钟信号，非晶振）

核心逻辑：

void RCC_HSEConfig(uint32_t RCC_HSE)
{
    /* 必须先把 HSEON 和 HSEBYP 都清零，再写入新值 */
    RCC->CR &= CR_HSEON_Reset;    // 清除 HSEON
    RCC->CR &= CR_HSEBYP_Reset;  // 清除 HSEBYP

    switch(RCC_HSE)
    {
        case RCC_HSE_ON:
            RCC->CR |= CR_HSEON_Set;
            break;
        case RCC_HSE_Bypass:
            RCC->CR |= CR_HSEBYP_Set | CR_HSEON_Set;
            break;
        default:  // RCC_HSE_OFF
            break;
    }
}

注意事项：

HSE 被用作系统时钟时不能被关闭
切换 ON ↔ Bypass 必须经过 OFF

4.3 RCC_WaitForHSEStartUp() - 等待HSE稳定

功能：等待 HSE 振荡器稳定，带超时机制防止死等。

ErrorStatus RCC_WaitForHSEStartUp(void)
{
    __IO uint32_t StartUpCounter = 0;
    ErrorStatus status = ERROR;
    FlagStatus HSEStatus = RESET;

    do {
        HSEStatus = RCC_GetFlagStatus(RCC_FLAG_HSERDY);
        StartUpCounter++;
    } while ((StartUpCounter != HSE_STARTUP_TIMEOUT) && (HSEStatus == RESET));

    if (RCC_GetFlagStatus(RCC_FLAG_HSERDY) != RESET)
        status = SUCCESS;
    else
        status = ERROR;

    return status;
}

典型使用模式：

RCC_HSEConfig(RCC_HSE_ON);                 // ① 打开 HSE
if (RCC_WaitForHSEStartUp() == SUCCESS)    // ② 等待并判断
{
    // ③ HSE 稳定，继续配置 PLL
}
else
{
    // HSE 启动失败，错误处理
}

4.4 RCC_HSICmd() - 控制HSI

功能：使能或禁止 HSI（内部 8MHz 振荡器）。

void RCC_HSICmd(FunctionalState NewState)
{
    // 操作 RCC_CR 的 HSION 位（bit0）
    *((__IO uint32_t *) CR_HSION_BB) = (uint32_t)NewState;
    // 注意：这里用的是位带（Bit-Band）访问！
}

注意事项：

HSI 正在作为系统时钟时不能被关闭
系统复位后，HSI 默认开启

4.5 RCC_PLLConfig() - 配置PLL

功能：配置 PLL 的时钟源和倍频系数（但不启动 PLL）。

参数 RCC_PLLSource（PLL 输入源）：

宏定义	值	含义
`RCC_PLLSource_HSI_Div2`	0x00000000	HSI / 2 = 4 MHz
`RCC_PLLSource_HSE_Div1`	0x00010000	HSE（不分频）
`RCC_PLLSource_HSE_Div2`	0x00030000	HSE / 2

参数 RCC_PLLMul（倍频系数）：

宏定义	实际倍数
`RCC_PLLMul_2`	×2
`RCC_PLLMul_9`	×9（最常用：8MHz × 9 = 72MHz）
`RCC_PLLMul_16`	×16（最大）

核心逻辑：

void RCC_PLLConfig(uint32_t RCC_PLLSource, uint32_t RCC_PLLMul)
{
    uint32_t tmpreg = RCC->CFGR;
    /* 清除 PLLSRC / PLLXTPRE / PLLMUL 字段 */
    tmpreg &= CFGR_PLL_Mask;
    /* 写入新值 */
    tmpreg |= RCC_PLLSource | RCC_PLLMul;
    RCC->CFGR = tmpreg;
}

重要：PLL 运行时不能修改配置！必须先关闭 PLL，修改完再重新开启。

4.6 RCC_SYSCLKConfig() - 切换系统时钟

功能：选择系统时钟（SYSCLK）的来源。

参数取值：

宏定义	值	含义
`RCC_SYSCLKSource_HSI`	0x00000000	HSI 作为系统时钟
`RCC_SYSCLKSource_HSE`	0x00000001	HSE 作为系统时钟
`RCC_SYSCLKSource_PLLCLK`	0x00000002	PLL 输出作为系统时钟

核心逻辑：

void RCC_SYSCLKConfig(uint32_t RCC_SYSCLKSource)
{
    uint32_t tmpreg = RCC->CFGR;
    /* 清除 SW[1:0]（bit1:0） */
    tmpreg &= CFGR_SW_Mask;  // = 0xFFFFFFFC
    /* 写入新时钟源 */
    tmpreg |= RCC_SYSCLKSource;
    RCC->CFGR = tmpreg;
}

切换后验证（读取 SWS[1:0]）：

// 等待系统时钟切换到 PLL
while (RCC_GetSYSCLKSource() != 0x08);
// 0x08 = SWS[1:0] = 10（PLL 已成为系统时钟）

SWS 值	实际系统时钟
0x00	HSI
0x04	HSE
0x08	PLL

5. 72MHz系统时钟配置实战

5.1 硬件需求

STM32F103 系列芯片
外部高速晶振（HSE）8 MHz
期望系统主频：72 MHz

5.2 完整配置流程

void SystemClock_72MHz(void)
{
    /* 1. 开启 HSE */
    RCC_HSEConfig(RCC_HSE_ON);

    /* 2. 等待 HSE 稳定 */
    if (RCC_WaitForHSEStartUp() != SUCCESS) {
        // HSE 失败，错误处理
        return;
    }

    /* 3. 配置 Flash 等待周期（72MHz 必须设为 2 个等待周期） */
    FLASH_SetLatency(FLASH_Latency_2);
    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

    /* 4. 配置总线分频器 */
    RCC_HCLKConfig(RCC_SYSCLK_Div1);    // AHB  = SYSCLK / 1 = 72MHz
    RCC_PCLK2Config(RCC_HCLK_Div1);    // APB2 = HCLK  / 1 = 72MHz
    RCC_PCLK1Config(RCC_HCLK_Div2);    // APB1 = HCLK  / 2 = 36MHz（最大36MHz）

    /* 5. 配置 PLL：HSE × 9 = 72MHz */
    RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);

    /* 6. 开启 PLL */
    RCC_PLLCmd(ENABLE);

    /* 7. 等待 PLL 稳定 */
    while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

    /* 8. 切换系统时钟到 PLL */
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    /* 9. 等待切换完成 */
    while (RCC_GetSYSCLKSource() != 0x08);

    // 系统时钟现在是 72MHz
}

时钟配置图解：

HSE (8MHz)
    │
    └──→ PLL × 9 ──→ SYSCLK (72MHz) ──→ HCLK (72MHz) ──→ CPU / DMA / SRAM
                              │
                              ├──→ APB2 (72MHz) ──→ GPIO, ADC, USART1, TIM1
                              │
                              └──→ APB1 (36MHz) ──→ USART2/3, SPI2, I2C, TIM2/3/4

5.3 验证方法

方法一：检查时钟切换标志

// 验证系统时钟源
uint32_t sysclk_source = RCC_GetSYSCLKSource();
if (sysclk_source == 0x08) {
    // 当前是 PLL 时钟
}

// 验证 PLL 就绪标志
if (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) != RESET) {
    // PLL 已就绪
}

方法二：MCO 输出测量

使用 MCO 引脚（通常为 PA8）输出时钟，用示波器测量频率验证。

6. 寄存器位操作进阶

6.1 位带（Bit-Band）访问机制

什么是位带？

Cortex-M3 提供了一种把寄存器的每一个 bit 映射到一个独立的 32-bit 地址的机制：

普通写法：读-改-写，3 步，存在被中断打断的风险
位带写法：直接对单个 bit 的地址写 0 或 1，原子操作，1 步完成

两个位带区域

区域	原始地址范围	位带别名地址范围
SRAM	0x2000_0000 ~ 0x200F_FFFF（1MB）	0x2200_0000 ~ 0x23FF_FFFF（32MB）
外设	0x4000_0000 ~ 0x400F_FFFF（1MB）	0x4200_0000 ~ 0x43FF_FFFF（32MB）

别名地址计算公式

别名地址 = 基地址 + (字节偏移 × 32) + (位号 × 4)

示例：操作 RCC_CR 寄存器（地址 0x4002_1000）的第 0 位（HSION）：

字节偏移 = 0x40021000 - 0x40000000 = 0x21000
别名地址 = 0x42000000 + (0x21000 × 32) + (0 × 4)
         = 0x42000000 + 0x420000 + 0
         = 0x42420000

直接对 0x42420000 写 1 → HSION 置 1（打开 HSI）

6.2 断言机制 assert_param

assert_param(expr) 是 STM32 标准库中的参数合法性检查机制：

/* 使能断言时（调试版本）*/
#define assert_param(expr)  ((expr) ? (void)0 : assert_failed((uint8_t *)__FILE__, __LINE__))

/* 关闭断言时（发布版本，节省代码空间）*/
#define assert_param(expr)  ((void)0)

用户需要自己实现 assert_failed()：

void assert_failed(uint8_t* file, uint32_t line)
{
    /* 方式一：死循环，配合调试器 */
    while (1) { }

    /* 方式二：串口打印（推荐调试阶段使用）*/
    printf("Assert failed: file %s on line %d\r\n", file, line);
    while (1) { }
}

学习要点：看到 IS_RCC_XXX(param) 这类宏，去头文件里找定义，就知道该函数接受哪些合法参数值。

7. 常见问题与调试

Q1：外设不工作？

检查清单：

是否已开启该外设的时钟？RCC->APB2ENR 或 RCC->APB1ENR
时钟源是否正确配置？
相关引脚是否已正确复用？

Q2：系统时钟配置后死机？

常见原因：

HSE 起振失败（晶振损坏或配置错误）
PLL 配置超过最大频率
Flash 等待周期未正确设置

排查方法：

检查 HSE 晶振焊接是否良好
用 MCO 测量时钟输出
调试器暂停查看 PC 指针位置

Q3：如何回退到 HSI？

RCC_HSEConfig(RCC_HSE_OFF);
RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);
while (RCC_GetSYSCLKSource() != 0x00);  // 等待切换到 HSI

Q4：PLL 配置何时修改？

PLL 运行时不能修改配置！

正确流程：

RCC_PLLCmd(DISABLE);      // 先关闭
RCC_PLLConfig(...);       // 再修改
RCC_PLLCmd(ENABLE);       // 最后开启

快速函数参考卡

函数	核心操作	关键注意点
`RCC_DeInit()`	所有时钟寄存器回到复位值	会切回 HSI，谨慎使用
`RCC_HSEConfig()`	设置 HSE 的 ON/OFF/Bypass	切换必须经过 OFF
`RCC_WaitForHSEStartUp()`	轮询 HSERDY，带超时	返回 SUCCESS/ERROR
`RCC_HSICmd()`	控制 HSION 位（用位带）	作系统时钟时不能关
`RCC_PLLConfig()`	写 PLLSRC + PLLMUL	PLL 运行时不能配置
`RCC_SYSCLKConfig()`	写 SW[1:0] 切换时钟源	写后读 SWS 验证切换

核心记忆：

STM32 不是"一个时钟"，而是"一棵时钟树"

几乎所有外设开发的第一步，都是先通过 RCC 开时钟

时钟就是单片机的心脏

目录​

1. 时钟体系概述

1.1 STM32为什么需要复杂的时钟系统​

1.2 时钟源分类（HSI/HSE/LSI/LSE）​

高速时钟（HSx）​

低速时钟（LSx）​

1.3 内部时钟与外部时钟对比​

内部时钟（HSI/LSI）​

外部时钟（HSE/LSE）​

2. STM32时钟树详解

2.1 时钟树图解​

2.2 关键时钟节点（SYSCLK/HCLK/PCLK）​

SYSCLK（系统时钟）​

HCLK（AHB 总线时钟）​

PCLK1 / PCLK2（APB 外设时钟）​

特殊时钟​

2.3 PLL锁相环（倍频器）​

为什么需要 PLL？​

STM32 PLL 配置​

2.4 SysTick与MCO​

SysTick​

MCO（Microcontroller Clock Output）​

3. RCC寄存器详解

3.1 RCC寄存器映射（基地址0x40021000）​

3.2 RCC_CR（时钟控制寄存器）​

3.3 RCC_CFGR（时钟配置寄存器）​

3.4 RCC_APB2ENR / RCC_APB1ENR（外设时钟使能）​

3.5 寄存器位操作（掩码/位带）​

状态位​

开关位​

设置值位​

掩码操作三法则​

4. 标准库函数解析

4.1 RCC_DeInit() - 复位RCC​

4.2 RCC_HSEConfig() - 配置HSE​

4.3 RCC_WaitForHSEStartUp() - 等待HSE稳定​

4.4 RCC_HSICmd() - 控制HSI​

4.5 RCC_PLLConfig() - 配置PLL​

4.6 RCC_SYSCLKConfig() - 切换系统时钟​

5. 72MHz系统时钟配置实战

5.1 硬件需求​

5.2 完整配置流程​

5.3 验证方法​

方法一：检查时钟切换标志​

方法二：MCO 输出测量​

6. 寄存器位操作进阶

6.1 位带（Bit-Band）访问机制​

什么是位带？​

两个位带区域​

别名地址计算公式​

6.2 断言机制 assert_param​

7. 常见问题与调试

Q1：外设不工作？​

Q2：系统时钟配置后死机？​

Q3：如何回退到 HSI？​

Q4：PLL 配置何时修改？​

快速函数参考卡​

目录

1.1 STM32为什么需要复杂的时钟系统

1.2 时钟源分类（HSI/HSE/LSI/LSE）

高速时钟（HSx）

低速时钟（LSx）

1.3 内部时钟与外部时钟对比

内部时钟（HSI/LSI）

外部时钟（HSE/LSE）

2.1 时钟树图解

2.2 关键时钟节点（SYSCLK/HCLK/PCLK）

SYSCLK（系统时钟）

HCLK（AHB 总线时钟）

PCLK1 / PCLK2（APB 外设时钟）

特殊时钟

2.3 PLL锁相环（倍频器）

为什么需要 PLL？

STM32 PLL 配置

2.4 SysTick与MCO

SysTick

MCO（Microcontroller Clock Output）

3.1 RCC寄存器映射（基地址0x40021000）

3.2 RCC_CR（时钟控制寄存器）

3.3 RCC_CFGR（时钟配置寄存器）

3.4 RCC_APB2ENR / RCC_APB1ENR（外设时钟使能）

3.5 寄存器位操作（掩码/位带）

状态位

开关位

设置值位

掩码操作三法则

4.1 RCC_DeInit() - 复位RCC

4.2 RCC_HSEConfig() - 配置HSE

4.3 RCC_WaitForHSEStartUp() - 等待HSE稳定

4.4 RCC_HSICmd() - 控制HSI

4.5 RCC_PLLConfig() - 配置PLL

4.6 RCC_SYSCLKConfig() - 切换系统时钟

5.1 硬件需求

5.2 完整配置流程

5.3 验证方法

方法一：检查时钟切换标志

方法二：MCO 输出测量

6.1 位带（Bit-Band）访问机制

什么是位带？

两个位带区域

别名地址计算公式

6.2 断言机制 assert_param

Q1：外设不工作？

Q2：系统时钟配置后死机？

Q3：如何回退到 HSI？

Q4：PLL 配置何时修改？

快速函数参考卡
