STM32F103C8T6 + Keil5 学习笔记

上一篇：STM32学习笔记（二）存储器、电源与时钟体系

从建工程到点灯、流水灯、定时器中断

这份笔记不是为了“背代码”，而是为了搞清楚：
STM32 到底是怎么一步一步把一个引脚控制起来的。
先从最简单的点灯开始，再过渡到流水灯，最后用定时器中断来控制灯的变化。

1. 先讲整体思路

刚接触 STM32 的时候，很容易有这种感觉：

工程一大堆文件，看不懂
一堆寄存器名字，像天书
点个灯还要先开时钟、配模式
GPIOC->CRH、RCC->APB2ENR 这些写法很陌生

其实别急，STM32 的套路很固定：

STM32 控制外设，基本就三步

先开时钟
没有时钟，这个外设就像没供电，根本不会工作。
再配模式
告诉引脚：你现在是输入、输出、复用，还是模拟功能。
最后读写寄存器
比如输出高电平、低电平，或者读取按键状态。

只要这三个步骤想明白了，后面 GPIO、定时器、串口，思路其实都差不多。

2. Keil5 创建 STM32 工程

2.1 新建工程

打开 Keil5，依次点击：

Project -> New uVision Project...

然后新建一个文件夹，比如：

STM32_LED

工程名可以随便起，比如：

LED_Project

2.2 选择芯片

Keil 会弹出芯片选择窗口，在搜索框输入：

STM32F103C8

选择：

STMicroelectronics -> STM32F103C8Tx

然后点确定。

3. 认识 RTE 窗口

工程建好后，有时候会弹出 RTE 窗口。

RTE 的全称是：

Run-Time Environment

你可以把它理解成：

给工程选择“现成组件”的地方。

比如：

启动文件
CMSIS 核心支持
设备相关支持
驱动组件

3.1 这个窗口里几个常见栏目什么意思

Software Component

表示“可选的软件组件”。

比如：

CMSIS Device Startup Driver

它们就是工程里要用到的基础模块。

Variant

表示“变体”。

同一个功能，可能有不同实现版本，比如：

标准库版本 HAL 版本某个厂商定制版本

Vendor

表示提供这个组件的厂商。

比如：

STMicroelectronics ARM Keil

3.2 点灯工程一般要选什么

做最基础的 STM32 工程时，通常只要最核心的部分：

CMSIS -> CORE
Device -> Startup

如果你不太确定怎么选，可以直接点左下角的：

Resolve

Keil 常常会自动帮你补全依赖项。

3.3 工程里会自动出现什么文件

配置完以后，左侧工程栏一般会看到类似文件：

startup_stm32f10x.s
system_stm32f10x.c

这两个文件很关键。

startup_stm32f10x.s 是什么

这是启动汇编文件，主要负责：

初始化堆栈
设置中断向量表
跳转到 main() 函数

你可以把它理解成：

芯片上电后，先跑的一段“开机引导程序”

system_stm32f10x.c

这个文件主要负责：

系统时钟初始化
SystemInit() 的相关配置

你可以把它理解成：

给芯片整个运行环境做底层准备

4. 新建 main.c

工程框架有了以后，还要自己写程序逻辑。建立工程直接跳过，就在Source Group 1里边自己整一个main.c就行

5.先理解：点灯到底在做什么

STM32 的“点灯”，本质上不是一句“让灯亮”那么简单，而是先把那个引脚变成输出模式，再给它一个电平。

以 PC13 为例，点亮板载 LED 的步骤一般是：

打开 GPIOC 时钟
把 PC13 配成输出
输出高电平或低电平

5.1 为什么第一步总是开时钟

外设默认不是一直工作的。

如果你不先开时钟，它就相当于还没通电，后面的配置也没意义。

所以 STM32 里很常见的一句代码就是：

RCC->APB2ENR |= (1 << 4);

它的意思是：

打开 GPIOC 的时钟

5.2 为什么要先配模式

引脚不是天生就知道自己该做什么。

它可以是：

输入
输出
复用功能
模拟输入

所以程序必须先告诉它：“你现在要当输出口用。”

6. GPIO常见模式

这个地方如果不讲透，后面很容易一头雾水。

6.1核心原理图解

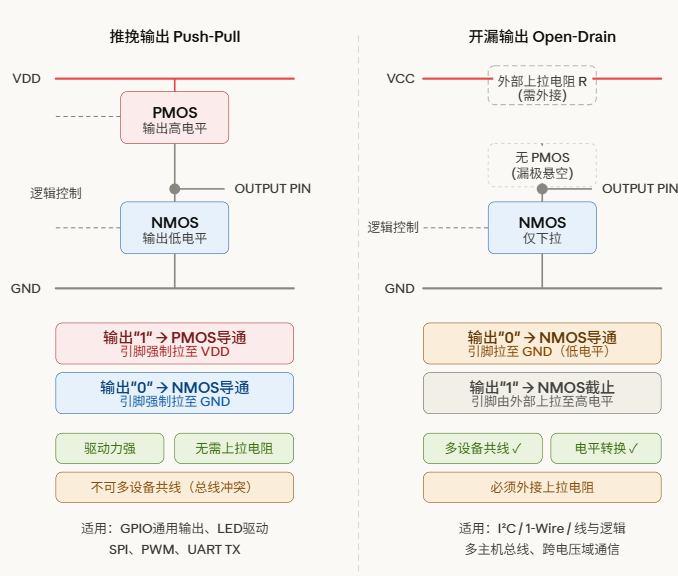

推挽/开漏输出图

6.2推挽输出（Push-Pull Output）

工作原理 推挽结构内部有两个互补的晶体管（PMOS + NMOS）：

输出逻辑 1 → PMOS 导通，NMOS 截止 → 引脚被强制拉到 VDD（高电平）
输出逻辑 0 → NMOS 导通，PMOS 截止 → 引脚被强制拉到 GND（低电平）

无论输出高还是低，引脚始终有主动驱动，因此驱动电流大、边沿陡峭、抗干扰能力强。

主要应用场景

适合所有单点驱动、独立控制的场合：LED、继电器、单片机之间的单向通信（UART TX、SPI MOSI/SCK/CS）、PWM 信号输出等。

6.3开漏输出（Open-Drain Output）

工作原理 开漏结构只有 NMOS，没有 PMOS。漏极悬空（"开漏"即此意）：

输出逻辑 0 → NMOS 导通 → 引脚拉到 GND
输出逻辑 1 → NMOS 截止 → 引脚悬空，需要外部上拉电阻将其拉高

关键特性：引脚输出高电平时完全依赖外部电阻，所以高电平的值由外部上拉电压决定，而不是芯片自身的 VDD。

6.4主要应用场景

场景	原因
I²C 总线（SDA / SCL）	多个设备共用同一根线，任何一个设备将线拉低即表示 0，不会产生总线冲突
线与逻辑（Wired-AND）	多设备并联，只要一个输出 0 整条线就是 0，天然实现"与"逻辑
电平转换	STM32 是 3.3V，外部设备是 5V；上拉到 5V，引脚只需控制是否拉低，无需承受 5V 输入
1-Wire / SMBus	同上，单线双向、多从机协议均依赖开漏特性

6.5核心区别对比

维度	推挽	开漏
内部结构	PMOS + NMOS	仅 NMOS
高电平来源	芯片内部 VDD	外部上拉电阻
多设备共线	❌ 会短路	✓ 安全共线
驱动能力	强（源电流 + 灌电流）	弱（只能灌电流）
速度	快（边沿陡）	较慢（RC 上升沿）
电平转换	不支持	✓ 支持跨电压域
需要外部电阻	不需要	必须

6.6 浮空输入（Floating Input）

原理

引脚既没有内部上拉电阻，也没有内部下拉电阻，完全"悬在空中"。引脚电平完全由外部信号决定。若外部什么都不接，引脚就像天线一样，极易受到电磁干扰，读取到的值是不确定的（可能是 0，也可能是 1，甚至反复跳变）。

VDD
 │
 ╳  ← 无上拉
 │
PIN ──→ 读取值
 │
 ╳  ← 无下拉
 │
GND

什么时候用

外部电路已经有明确的驱动信号（如另一个芯片的输出引脚直连过来），不需要内部电阻辅助。
UART RX、SPI MISO 等由对端芯片主动驱动的引脚，通常配置为浮空输入。

初学者注意

如果引脚悬空（什么都不接）却配置为浮空输入，读出的值毫无意义，程序会出现莫名其妙的行为。务必保证外部有确定的驱动源。

6.7 上拉输入（Input Pull-Up）

原理

芯片内部在引脚与 VDD 之间接入一个弱上拉电阻（STM32 典型值约 40kΩ）。当外部没有信号驱动时，引脚通过该电阻被"默默拉到"高电平，读取值稳定为 1。当外部将引脚拉低（接 GND）时，读取值变为 0。

VDD
 │
[R 上拉 ~40kΩ]  ← 内部电阻
 │
PIN ──→ 读取值
 │
外部按键/信号
 │
GND

最经典的应用：按键检测

按键一端接引脚，另一端接 GND。

按键未按下：引脚通过上拉电阻连到 VDD，读到 1。
按键按下：引脚被直接拉到 GND，读到 0。

这就是常说的"低电平有效"按键电路，配合上拉输入使用无需外接任何电阻，简洁可靠。

什么时候用

按键、拨码开关等机械触点输入。
I²C 的 SDA / SCL 引脚（配合外部上拉，内部上拉一般太弱）。
任何"默认高、触发低"的信号。

初学者注意

上拉电阻是"弱驱动"，只要外部有足够的拉低能力就能覆盖它。上拉电阻越大，功耗越低，但响应越慢；STM32 内部上拉约 40kΩ，适合低速信号。

6.8 下拉输入（Input Pull-Down）

原理

与上拉输入相反——芯片内部在引脚与 GND 之间接入一个弱下拉电阻（同样约 40kΩ）。当外部没有信号驱动时，引脚通过该电阻被拉到低电平，读取值稳定为 0。当外部将引脚拉高（接 VDD 或输出高电平）时，读取值变为 1。

VDD
 │
外部按键/信号
 │
PIN ──→ 读取值
 │
[R 下拉 ~40kΩ]  ← 内部电阻
 │
GND

什么时候用

按键一端接 VDD，另一端接引脚（"高电平有效"按键）。
传感器输出为推挽高电平时，用下拉确保无信号时引脚不飘。
任何"默认低、触发高"的信号。

上拉 vs 下拉选择口诀

触发方式	默认状态	选择
按下接 GND（低电平触发）	默认高	上拉输入
按下接 VDD（高电平触发）	默认低	下拉输入
外部有稳定驱动	不需要默认值	浮空输入

6.9 模拟输入（Analog Input）

原理

模拟输入模式下，引脚的数字施密特触发器被完全旁路，引脚上的原始模拟电压直接送入芯片内部的 ADC（模数转换器）。 ADC 将连续的模拟电压（如 0～3.3V）采样并量化为离散的数字值（如 STM32 的 12 位 ADC 输出 0～4095）。

外部模拟信号（如传感器电压）
        │
       PIN
        │
   [施密特触发器 × 禁用]
        │
      ADC 采样保持电路
        │
   数字量化结果（0～4095）
        │
      寄存器

为什么要禁用施密特触发器？

施密特触发器的作用是把模拟信号"掰"成非 0 即 1 的数字信号，这在数字输入时很有用。但在模拟输入时，我们需要的是完整的电压信息，不能被"非 0 即 1"破坏。禁用后，模拟信号原汁原味地进入 ADC。

常见应用

应用	说明
电位器读取	旋转角度转为电压，ADC 读取位置
温度传感器（NTC/热敏电阻）	温度变化导致电阻变化，转为电压后 ADC 采集
光敏电阻	光照强度转为电压
电池电压监测	分压后送入 ADC 判断电量
麦克风 / 音频信号	声音波形的模拟采集

初学者注意

模拟输入引脚的电压范围通常是 0V ～ VDD（3.3V），严禁超过此范围，否则损坏芯片。

配置为模拟输入后，不要再给该引脚配置上拉或下拉，否则会影响采样精度。

使用 ADC 前需在 STM32CubeMX 或代码中先开启 ADC 时钟并完成初始化。

四种输入模式总结

模式	内部电阻	默认电平	典型用途
浮空输入	无	不确定（禁止悬空）	UART RX、SPI MISO、外部已有驱动的信号
上拉输入	上拉至 VDD（~40kΩ）	高电平（1）	按键（低电平触发）、默认高信号
下拉输入	下拉至 GND（~40kΩ）	低电平（0）	按键（高电平触发）、默认低信号
模拟输入	无（触发器旁路）	连续电压值	ADC 采集、传感器、音频

7. 第一段代码：PC13 点灯

寄存器版代码

#include "stm32f10x.h"

void Delay(unsigned int count)
{
    while(count--);
}

int main(void)
{
    // 1. 开启 GPIOC 时钟
    RCC->APB2ENR |= (1 << 4);

    // 2. 配置 PC13 为推挽输出
    // PC13 属于 8~15 号引脚，所以操作 CRH
    GPIOC->CRH &= ~(0x0F << 20);   // 先清掉原来的配置
    GPIOC->CRH |=  (0x03 << 20);   // 50MHz 推挽输出

    while(1)
    {
        GPIOC->ODR |= (1 << 13);   // 输出高电平
        Delay(1000000);

        GPIOC->ODR &= ~(1 << 13);  // 输出低电平
        Delay(1000000);
    }
}

这是典型的通过结构体配置寄存器的操作方法，寄存器每个位都是分别管控着不同输入输出的开启，复位，模式等等，所以寄存器的值需要通过查阅STM官方手册获取相关信息。我用的板子是PC13端口接了一个LED，所以单颗LED的代码，我配置的就是单片机的GPIO13引脚，和这个相关的时钟，已经开关等等。

8. 第二个实验：流水灯

流水灯其实就是：

一颗灯亮一下，再换下一颗亮一下。

8.1 为什么要用 PB8~PB15

因为这些引脚正好是 GPIOB 的高 8 位，通过排线连接测试，根据自己的开发版选择对应接线进行配置即可。

8.2 为什么要用 CRH

因为 PB8~~PB15 都属于 8~~15 号引脚，所以必须操作：

GPIOB->CRH

8.3 为什么可以直接写 0x33333333

每个引脚在 CRH 中占 4 位。

如果你希望 PB8~PB15 全部都是：

50MHz 推挽输出

那每一组 4 位都写成 0011，也就是十六进制的 3。

8 个引脚连在一起，整块就是：

0x33333333

8.4 流水灯代码（寄存器版）

#include "stm32f10x.h"

void Delay(unsigned int count)
{
    while(count--);
}

int main(void)
{
    unsigned short i;

    // 1. 开启 GPIOB 时钟
    RCC->APB2ENR |= (1 << 3);

    // 2. PB8~PB15 全部设置为推挽输出
    GPIOB->CRH = 0x33333333;

    while(1)
    {
        for(i = 0; i < 8; i++)
        {
            // 让第 8 位开始，依次往后亮
            GPIOB->ODR = (1 << (8 + i));
            // 灯控制逻辑是高电平亮就取反
            //GPIOB->ODR = ~(1 << (8 + i));
            Delay(1000000);
        }
    }
}

为什么不建议一直用 Delay

前面的程序都用了：

Delay(1000000);

这种写法简单，但它有明显问题：

CPU 一直空转
程序在等待期间什么都不能做
延时精度一般
不利于以后做多任务

所以它适合入门理解，但不适合长期当正式方案。

更好的做法是：

用定时器中断来控制节拍

9. 进阶

9.1 状态变化实现流水灯

#include "stm32f10x.h"

void Delay(unsigned int count)
{
    while(count--);
}

int main(void)
{
    int pos = 8;
    int direction = 1;

    RCC->APB2ENR |= (1 << 3);   // 开 GPIOB 时钟
    GPIOB->CRH = 0x33333333;    // PB8~PB15 输出

    while(1)
    {
        GPIOB->ODR = ~(1 << pos);   // 低电平点亮写法
        Delay(1000000);

        if(direction == 1)
        {
            pos++;
        }
        else
        {
            pos--;
        }

        if(pos == 15)
        {
            direction = 0;
        }
        else if(pos == 8)
        {
            direction = 1;
        }
    }
}

9.2 定时器控制实现流水灯

#include "stm32f10x.h"
#include "stm32f10x_conf.h"
// 2. 定义全局变量
int pos = 8;
int direction = 1;

// 3. 各种初始化函数 (必须放在 main 的上面)

// --- LED 初始化 (使用标准库写法替代之前的寄存器写法) ---
void LED_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // 开启 GPIOB 时钟

    // 配置 PB8 到 PB15 为推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 |
                                  GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 初始化全灭 (高电平灭)
    GPIO_SetBits(GPIOB, GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 |
                        GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15);
}

// --- 中断优先级配置 ---
void NVIC_Configuration(void) {
    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

// --- 定时器 2 初始化 ---
void Timer_Init(void) {
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

    TIM_TimeBaseStructure.TIM_Period = 4999;       // ARR
    TIM_TimeBaseStructure.TIM_Prescaler = 7199;    // PSC
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
    TIM_Cmd(TIM2, ENABLE);
}

// 4. 定时器中断服务函数
void TIM2_IRQHandler(void) {
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {

        GPIOB->ODR = ~(1 << pos); // 点亮当前位置的灯

        if (direction == 1) pos++;
        else pos--;

        if (pos == 15) direction = 0;
        else if (pos == 8) direction = 1;

        TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除中断标志
    }
}

// 5. 主函数
int main(void) {
    LED_Init();            // 初始化 LED
    NVIC_Configuration();  // 配置中断优先级
    Timer_Init();          // 启动定时器

    while(1) {
        // 流水灯靠 TIM2 中断在后台默默工作
    }
}

9.3 定时器控制流水灯的思路

9.3.1 传统方式（阻塞式）

以前控制流水灯，依赖 Delay 函数让 CPU 傻等：

点亮第一颗灯
Delay(500ms)     // CPU 被卡在这里，什么都做不了
点亮第二颗灯
Delay(500ms)
...

缺点很明显：Delay 期间 CPU 完全被占用，无法响应其他任务。

9.3.2 定时器中断方式（非阻塞式）

现在的思路是把"等待"交给定时器硬件，CPU 去做别的事：

主程序：空转 / 处理其他逻辑
         ↓
TIM2 每隔 0.5 秒硬件触发一次中断
         ↓
CPU 暂停当前任务 → 进入中断函数 → 切换灯状态 → 返回

核心优势

对比项	Delay 方式	定时器中断方式
CPU 利用率	低（等待期间空转）	高（主循环可处理其他任务）
时间精度	受代码执行时间影响	由硬件计数，精度高
可扩展性	差	好，接近真实项目结构

定时器中断是嵌入式开发中最常用的机制之一，掌握它是从"能跑"走向"写得好"的关键一步。

9.3.3 为什么先学 TIM2

STM32F103 系列有多个定时器（TIM1 ～ TIM4 等），入门阶段通常从 TIM2 开始。

STM32 的定时器分三类：

类型	代表	特点
基本定时器	TIM6、TIM7	功能最简单，只能计数和触发中断
通用定时器	TIM2～TIM5	功能适中，支持输入捕获、输出比较、PWM 等
高级定时器	TIM1、TIM8	功能最强，支持互补输出、死区控制，用于电机控制

TIM2 功能够用、结构不复杂，是学习定时器的最佳起点。

TIM1 是高级定时器，拥有刹车输入、互补 PWM 输出等高级功能，主要用于无刷电机、变频器等场景。初学阶段直接上手 TIM1 会引入很多不必要的配置干扰，容易劝退。

TIM2 的中断处理函数名称固定为：

void TIM2_IRQHandler(void)
{
    // 每次定时器溢出，自动跳转到这里执行
}

命名规律清晰：外设名 + _IRQHandler，初学者看名字就能理解它的作用，有助于建立"中断"的直觉概念。

10. 定时器中断的配置步骤

让 TIM2 每 0.5 秒触发一次中断，需要按顺序完成以下 7 步：

第 1 步  开启 TIM2 时钟
第 2 步  配置预分频值 PSC
第 3 步  配置自动重装载值 ARR
第 4 步  使能更新中断（UIE）
第 5 步  配置 NVIC（中断优先级）
第 6 步  启动定时器（CEN 位置 1）
第 7 步  编写中断处理函数 TIM2_IRQHandler

为什么顺序很重要？ 如果在时钟开启之前就操作 TIM2 的寄存器，写入的值不会生效；如果在 NVIC 配置之前就启动定时器，中断可能无法被 CPU 响应。

10.1 定时器时间怎么计算

溢出时间公式

定时器每次计数从 0 数到 ARR，然后产生一次溢出中断。完整公式如下：

T = (PSC + 1) × (ARR + 1) / Clk

各参数含义：

参数	说明
`PSC`	预分频寄存器值（Prescaler）
`ARR`	自动重装载寄存器值（Auto-Reload Register）
`Clk`	定时器输入时钟频率（单位 Hz）
`T`	定时器溢出时间（单位 s）

计数器工作流程：

时钟脉冲 → [÷(PSC+1) 分频] → 计数器每个节拍 +1
计数器：0 → 1 → 2 → ... → ARR → 溢出！触发中断 → 重新从 0 开始

10.2 例：配置 TIM2 每 0.5 秒中断一次

已知条件：

系统时钟 = 72 MHz
目标定时时间 T = 0.5 s

第一步：选定 PSC，将时钟降到好计算的频率

PSC = 7199

分频后时钟 = 72,000,000 ÷ (7199 + 1) = 10,000 Hz

→ 计数器每秒跳动 10,000 次，即每 0.1 ms 跳一次

第二步：根据目标时间算出 ARR

0.5 秒需要跳动的次数 = 10,000 × 0.5 = 5,000 次

因为计数器从 0 开始，数到 4999 时完成 5000 次跳动

→ ARR = 4999

第三步：验证

T = (7199 + 1) × (4999 + 1) / 72,000,000 = 7200 × 5000 / 72,000,000 = 0.5s ✓

10.3 最终配置结论

TIM2->PSC = 7199;   // 预分频：72MHz ÷ 7200 = 10kHz
TIM2->ARR = 4999;   // 自动重装：计满 5000 次溢出，即 0.5s

10.4 PSC 和 ARR 的取值范围

寄存器	位宽	最大值
PSC	16 位	65535
ARR	16 位（TIM2 在 F103 为 16 位）	65535

如果需要更长的定时时间（如 10 秒），可以增大 PSC 降低计数频率，或在中断函数里加软件计数器（每进 20 次中断才执行一次操作）。

清除标志位为什么是必须的？

定时器产生中断后，会在状态寄存器 SR 中置位一个标志。如果不手动清除，CPU 从中断返回后会发现标志仍然为 1，误以为又来了一次中断，从而反复进入中断函数，程序陷入死循环。

附：关键寄存器速查

寄存器	作用
`TIM2->PSC`	预分频值
`TIM2->ARR`	自动重装载值（定时上限）
`TIM2->CNT`	当前计数值（可读可写）
`TIM2->CR1`	控制寄存器，bit0（CEN）= 1 启动定时器
`TIM2->DIER`	中断使能寄存器，bit0（UIE）= 1 使能更新中断
`TIM2->SR`	状态寄存器，bit0（UIF）= 1 表示发生了更新中断

总结

这篇笔记的核心不是“写了多少代码”，而是让你明白 STM32 是怎么工作的。

你已经知道了：

Keil5 怎么建 STM32 工程
RTE 窗口是干什么的
启动文件和系统文件的作用
为什么要先开时钟
GPIO 的常见模式
PC13 怎么点亮
PB8~PB15 怎么做流水灯
CRL 和 CRH 的区别
为什么定时器要选 TIM2
PSC 和 ARR 怎么算
中断是怎么接管程序节奏的

最后记住一句话：

STM32 不是”背代码”，而是”理解外设，然后按步骤把它打开、配置、控制起来”。

从建工程到点灯、流水灯、定时器中断​

1. 先讲整体思路

STM32 控制外设，基本就三步​

2. Keil5 创建 STM32 工程

2.1 新建工程​

2.2 选择芯片​

3. 认识 RTE 窗口​

3.1 这个窗口里几个常见栏目什么意思​

Software Component​

Variant​

Vendor​

3.2 点灯工程一般要选什么​

芯片上电后，先跑的一段“开机引导程序”​

给芯片整个运行环境做底层准备​

4. 新建 main.c

5.先理解：点灯到底在做什么

5.1 为什么第一步总是开时钟​

5.2 为什么要先配模式​

6. GPIO常见模式

6.1核心原理图解​

6.2推挽输出（Push-Pull Output）​

6.3开漏输出（Open-Drain Output）​

6.4主要应用场景​

6.5核心区别对比​

6.6 浮空输入（Floating Input）​

6.7 上拉输入（Input Pull-Up）​

6.8 下拉输入（Input Pull-Down）​

6.9 模拟输入（Analog Input）​

四种输入模式总结​

7. 第一段代码：PC13 点灯

8. 第二个实验：流水灯

8.1 为什么要用 PB8~PB15​

8.2 为什么要用 CRH​

8.3 为什么可以直接写 0x33333333​

8.4 流水灯代码（寄存器版）​

为什么不建议一直用 Delay​

9. 进阶

9.1 状态变化实现流水灯​

9.2 定时器控制实现流水灯​

9.3 定时器控制流水灯的思路​

9.3.1 传统方式（阻塞式）​

9.3.2 定时器中断方式（非阻塞式）​

9.3.3 为什么先学 TIM2​

10. 定时器中断的配置步骤

10.1 定时器时间怎么计算​

10.2 例：配置 TIM2 每 0.5 秒中断一次​

10.3 最终配置结论​

10.4 PSC 和 ARR 的取值范围​

附：关键寄存器速查​

总结

从建工程到点灯、流水灯、定时器中断

STM32 控制外设，基本就三步

2.1 新建工程

2.2 选择芯片

3. 认识 RTE 窗口

3.1 这个窗口里几个常见栏目什么意思

Software Component

Variant

Vendor

3.2 点灯工程一般要选什么

芯片上电后，先跑的一段“开机引导程序”

给芯片整个运行环境做底层准备

5.1 为什么第一步总是开时钟

5.2 为什么要先配模式

6.1核心原理图解

6.2推挽输出（Push-Pull Output）

6.3开漏输出（Open-Drain Output）

6.4主要应用场景

6.5核心区别对比

6.6 浮空输入（Floating Input）

6.7 上拉输入（Input Pull-Up）

6.8 下拉输入（Input Pull-Down）

6.9 模拟输入（Analog Input）

四种输入模式总结

8.1 为什么要用 PB8~PB15

8.2 为什么要用 CRH

8.3 为什么可以直接写 0x33333333

8.4 流水灯代码（寄存器版）

为什么不建议一直用 Delay

9.1 状态变化实现流水灯

9.2 定时器控制实现流水灯

9.3 定时器控制流水灯的思路

9.3.1 传统方式（阻塞式）

9.3.2 定时器中断方式（非阻塞式）

9.3.3 为什么先学 TIM2

10.1 定时器时间怎么计算

10.2 例：配置 TIM2 每 0.5 秒中断一次

10.3 最终配置结论

10.4 PSC 和 ARR 的取值范围

附：关键寄存器速查
